ホーム  >  西鋼の強み  >  加工  >  工場設備紹介

西鋼の強み

加工

工場設備紹介

当社大阪工場・姫路工場では、シャーリング・レーザー・プラズマ・開先・バンドソーなどの機械設備にてお客さまのご要望に応じた高精度の加工を行っております。また大型立体倉庫を備え、コンピュータ管理による迅速・確実な対応と、複数のトラックへの同時積込みが可能な広いスペース・設備にて、受注から納品までの時間短縮に努めています。

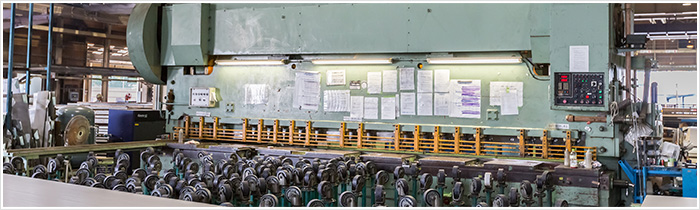

1)剪断設備

剪断設備

メーカー 型式 台数 剪断厚(mm) 剪断長
(mm・max)
関西鐵工所 OGS-1660 1 min. 1.5 6,100
max. 16
相澤鐵工所 AST-1631 1 min. 0.8 3,050
max. 12
(株)アマダ DCT3065 1 min. 0.5 3,070
max. 3

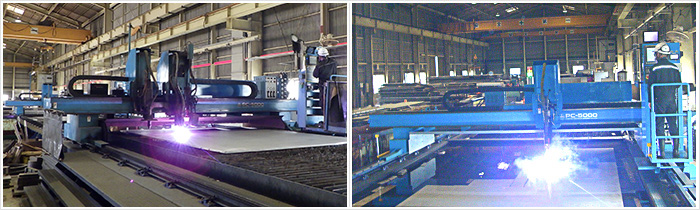

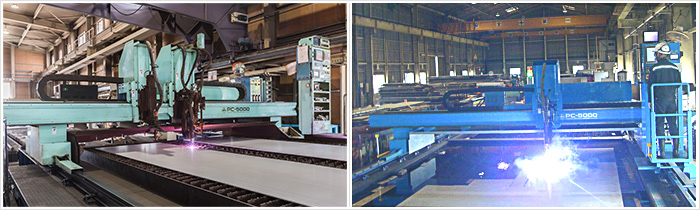

2)プラズマ切断機

プラズマ切断機

メーカー 型式 台数 溶断厚(mm) 切断範囲(mm) 備考
長さ
コータキ精機 PC5000 1 min. 3.0 3,300 15,200 ドライプラズマ
max. 150.0
コータキ精機 PC5000 1 min. 3.0 3,300 13,400 ドライプラズマ
max. 150.0
コータキ精機 PC8000 1 min. 3.0 4,000 16,000 水プラズマ
max. 60.0

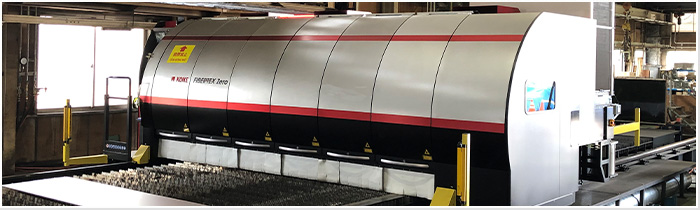

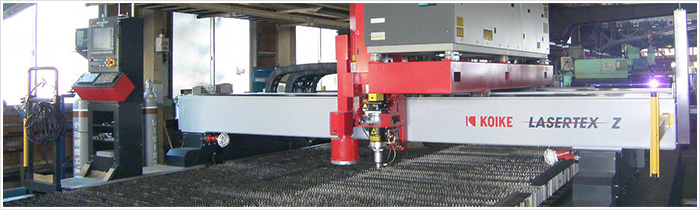

3)レーザー切断機

レーザー切断機

メーカー 型式 台数 溶断厚(mm) 切断範囲(mm) 備考
長さ
小池酸素 LT-3560ZII 2 min. 1.0 3,500 13,000 6kw
max. 25.0
三菱電機 ML6030XL 1 min. 0.8 3,050 6,200 6kw
max. 25.0
4)ビニール貼機

ビニール貼機

メーカー 型式 台数 板厚
(mm)
最大加工範囲
(mm)
研磨
可能
仕上
備考
長さ
ナップ工業   1 1,219 3,100 ビニール
貼機
ナップ工業   1 1,524 6,096 ビニール
貼機

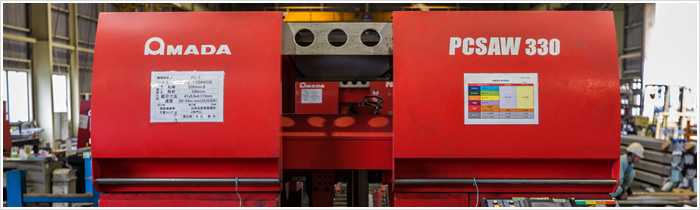

5)バンドソー

バンドソー

メーカー 型式 台数 切断能力 備考
丸棒 角材
アマダ HFA250 1 250 250 バンドソー
アマダ HFA300 3 330 330 バンドソー
アマダ PCSAW330 2 330 330 バンドソー
アマダ HFA400S 2 400 400 バンドソー
アマダ HFA400CNC 1 400 400 バンドソー
アマダ HFA500CNC 1 508 508 バンドソー
アマダ HK400 1 320 400×280 バンドソー
220 220×280
アマダ VM420 1 100 420 バンドソー

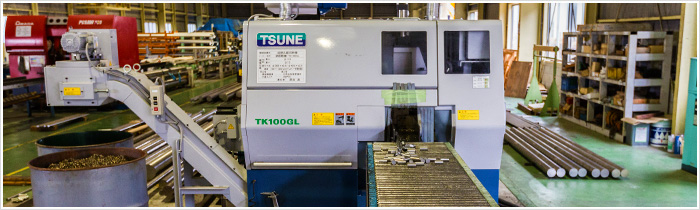

6)超硬丸鋸

超硬丸鋸

メーカー 型式 台数 切断能力 備考
丸棒 角材
津根精機 TK100GL 1 15~110 TK100 超硬丸鋸

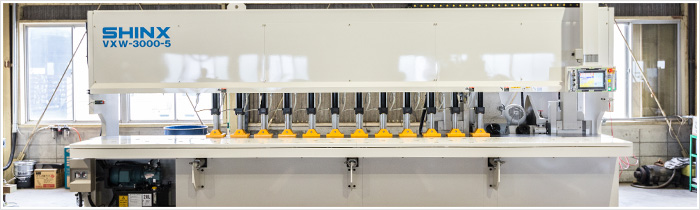

7) 開先加工機

開先加工機

メーカー 型式 台数 開先能力
開先板厚 開先角度
シンクス VXW-3000 1 6~60mm厚 上軸:0°~84°
下軸:0°~60°
